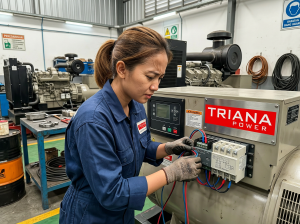

Banyak pengguna genset langsung menyambungkan ke instalasi listrik tanpa pemisah, yang berisiko bagi keselamatan dan peralatan. Artikel ini membahas cara pasang transfer switch genset sesuai fungsi, jenis, dan PUIL 2011.
Apa Itu Transfer Switch dan Mengapa Wajib Dipasang?
Transfer switch adalah perangkat yang memisahkan secara elektrikal antara sumber daya PLN dan genset, agar tidak terhubung ke beban secara bersamaan. Untuk instalasi apa pun yang terhubung ke jaringan PLN sekaligus menggunakan genset cadangan, transfer switch adalah kewajiban teknis sekaligus kewajiban regulasi.
Apa Risiko Operasi Genset Tanpa Transfer Switch?
- Kerusakan winding genset akibat arus balik dari jaringan PLN yang masih aktif.
- Lonjakan arus yang merusak MCB, kabel, dan perangkat elektronik yang terhubung.
- Kebakaran instalasi akibat dua sumber tegangan yang bertemu di satu jalur.
- Potensi sengatan listrik fatal pada penghuni gedung atau petugas yang tidak mengetahui kondisinya.
- Garansi genset bisa gugur jika terbukti dipasang tanpa proteksi standar yang disyaratkan pabrikan.
Apa Itu Back-Feed dan Bahayanya bagi Teknisi PLN?
Back-feed adalah kondisi saat arus genset mengalir balik ke jaringan PLN yang masih tersambung, sehingga sangat berbahaya bagi teknisi karena bisa menyebabkan sengatan listrik fatal. Di Indonesia, kondisi ini termasuk pelanggaran keselamatan ketenagalistrikan dan dapat berujung tuntutan hukum bagi pemilik instalasi.
Jenis-Jenis Transfer Switch yang Umum Digunakan
Transfer switch tersedia dalam dua varian utama yang berbeda dari sisi cara kerja dan tingkat otomasi. Pilihan yang tepat bergantung pada kebutuhan operasional, anggaran, dan seberapa kritis fasilitas yang dilindungi.
Manual Transfer Switch (MTS): Cara Kerja dan Kapan Digunakan
MTS bekerja dengan cara operator secara manual memindahkan sakelar dari posisi PLN ke posisi genset setelah PLN padam dan genset sudah menyala stabil. Tidak ada komponen elektronik yang bekerja secara otomatis.
Automatic Transfer Switch (ATS): Cara Kerja dan Keunggulannya
ATS secara otomatis mendeteksi padamnya PLN, menyalakan genset, dan memindahkan beban dalam hitungan detik. Saat listrik kembali, ATS mengembalikan beban ke PLN dan mematikan genset. Sistem ini penting untuk fasilitas yang tidak boleh mengalami downtime seperti rumah sakit, data center, dan hotel.
| Aspek | MTS | ATS |
| Waktu perpindahan | 1 hingga 5 menit (manual) | 5 hingga 30 detik (otomatis) |
| Perlu operator | Ya | Tidak |
| Cocok untuk | Fasilitas non-kritis | Fasilitas kritis |
| Harga relatif | Lebih terjangkau | Lebih tinggi |
| Risiko human error | Ada | Minimal |
Perbedaan Mendasar MTS dan ATS dalam Konteks Keamanan
MTS sepenuhnya bergantung pada operator, sehingga kesalahan prosedur seperti lupa memastikan PLN sudah diputus sebelum genset dinyalakan bisa terjadi kapan saja. ATS mengeliminasi risiko ini lewat otomasi, namun tetap memerlukan instalasi yang tepat dan pengujian berkala agar sistem otomatisnya bekerja sesuai spesifikasi.
Persyaratan Teknis Instalasi Genset Berdasarkan PUIL 2011
- Wajib ada pemisah elektrikal antara sumber PLN dan sumber cadangan. Keduanya tidak boleh terhubung secara paralel ke beban yang sama kecuali ada izin interkoneksi khusus.
- Kabel instalasi harus sesuai kapasitas arus yang akan mengalir dan dilindungi oleh pengaman (MCB atau MCCB) dengan rating yang tepat.
- Semua peralatan listrik yang digunakan harus memiliki rating tegangan dan arus yang sesuai dengan sistem yang dipasang.
- Instalasi wajib dikerjakan oleh tenaga yang memiliki Sertifikat Kompetensi Ketenagalistrikan (SKK) dari lembaga yang berwenang.
- Instalasi genset di atas kapasitas tertentu wajib memiliki SLO (Sertifikat Laik Operasi) dari Kementerian ESDM sebelum dioperasikan.
- Sistem pembumian (grounding) genset harus dipasang sesuai standar dan diuji resistansinya untuk memastikan efektivitasnya.
Langkah-Langkah Pemasangan Transfer Switch
Pemasangan transfer switch harus dilakukan oleh teknisi listrik bersertifikat, bukan dikerjakan sendiri tanpa kompetensi yang memadai. Bagian ini menjelaskan prosedur standar sebagai referensi teknis dan panduan untuk memahami apa yang seharusnya dikerjakan oleh teknisi yang Anda gunakan.
Prosedur Instalasi Step by Step
- Matikan semua sumber listrik, baik dari sisi PLN maupun genset
- Tentukan titik instalasi transfer switch pada panel distribusi utama (MDP) atau sub-panel yang relevan
- Pasang unit transfer switch sesuai diagram wiring dari pabrikan
- Hubungkan masing-masing kabel dari PLN ke terminal input pada transfer switch
- Hubungkan output transfer switch ke panel distribusi beban
- Pasang sistem grounding genset dan ukur resistansi ground
Apa Jenis Pengujian Fungsi yang Diperlukan Setelah Pemasangan Selesai?
- Uji pemindahan beban dari PLN ke genset secara manual untuk MTS, atau lewat simulasi pemadaman untuk ATS.
- Verifikasi tidak ada tegangan back-feed ke jalur PLN saat genset aktif menggunakan voltmeter pada titik koneksi PLN.
- Periksa semua terminal kabel untuk memastikan tidak ada yang longgar atau menunjukkan tanda panas berlebih.
- Uji sistem grounding menggunakan earth resistance tester dan catat hasilnya sebagai bagian dari dokumentasi instalasi.
- Untuk ATS, catat waktu respons perpindahan beban dan pastikan sesuai spesifikasi pabrikan, umumnya di bawah 30 detik.
Sesuai PUIL 2011, instalasi listrik wajib dikerjakan oleh tenaga bersertifikat. Maka, percayakan kepada Triana Bintang, karena seluruh teknisinya telah tersertifikasi dan berpengalaman.
FAQ (Frequently Asked Question)
Apakah transfer switch wajib untuk semua kapasitas genset?
Secara prinsip teknis dan keselamatan, ya. Namun dari sisi regulasi, kewajiban SLO dan ketentuan teknis tertentu memiliki ambang kapasitas yang berbeda-beda. Untuk genset di atas 25 KVA yang terhubung ke instalasi gedung, persyaratan formalnya lebih ketat. Untuk kapasitas lebih kecil pun, transfer switch tetap sangat dianjurkan karena risiko back-feed dan kerusakan instalasi tidak bergantung pada kapasitas genset.
Berapa biaya pemasangan transfer switch secara umum?
Biaya bervariasi tergantung jenis transfer switch (MTS atau ATS), kapasitas arus yang dibutuhkan, kompleksitas instalasi, dan kondisi panel listrik yang sudah ada. Secara kasar, biaya unit MTS untuk kapasitas kecil bisa mulai dari beberapa ratus ribu rupiah, sementara ATS untuk kapasitas industri bisa mencapai puluhan juta rupiah. Biaya jasa instalasi oleh teknisi bersertifikat dihitung terpisah dan biasanya bergantung pada durasi dan kompleksitas pekerjaan.
Apakah ATS bisa dipasang pada genset lama yang sudah ada?
Bisa, selama genset lama memiliki terminal kontrol yang kompatibel dengan modul ATS yang dipilih. Pemasangan ATS pada genset yang sudah ada umumnya melibatkan koneksi ke terminal start atau stop genset dan kabel sinyal dari panel ATS. Kompatibilitas ini perlu diverifikasi oleh teknisi sebelum unit ATS dibeli agar tidak terjadi ketidakcocokan sistem.
Apakah distributor genset biasanya menyediakan layanan instalasi transfer switch juga?
Tidak semua distributor menyediakannya, tapi distributor yang lebih mapan umumnya memiliki tim teknisi atau rekanan instalasi yang bisa mengerjakan ini. Triana Bintang, misalnya, sudah menangani kebutuhan genset dari hulu ke hilir sejak lama, termasuk aspek teknis instalasi. Kalau beli unit sekaligus butuh bantuan pemasangan, menghubungi langsung distributor yang bersangkutan biasanya lebih efisien daripada mencari kontraktor listrik terpisah.
Apa yang terjadi jika transfer switch rusak saat PLN padam?
Jika transfer switch MTS rusak secara mekanis, perpindahan beban tidak bisa dilakukan hingga unit diperbaiki atau diganti. Untuk ATS, kerusakan pada modul elektronik atau relay bisa menyebabkan genset tidak menyala otomatis saat PLN padam. Oleh karena itu, pengujian fungsi transfer switch secara berkala, minimal tiga bulan sekali, sangat penting agar masalah bisa dideteksi sebelum benar-benar dibutuhkan dalam kondisi darurat.
